良コスパのB660マザー、ASrock B660M Pro RSをレビュー!

2022年2月1日

Asrock B660M Pro RS

AsrockのB660M Pro RSは価格も機能もバランスが良く、いわゆるコスパの良いマザーボードです。

core i3やcore i5などの安いCPUと組み合わせることで、コスパの良い構成を目指せます。今回はAsrockのB660M Pro RSをレビューしていきたいと思います。

モガ
2023年現在、マイナーチェンジ版といえる「B660M Pro RS/ax」が販売中です。主な違いは、「無線に対応」という点です。それ以外の仕様はほぼ同じです。

Asrock B660M Pro RSの仕様

対応ソケット LGA1700
チップセット B660
対応フォームファクタ MicroATX
メモリスロット DDR4×4(デュアルチャネル対応/最大128GB)
拡張スロット PCI-Express4.0(×16)×1
PCI-Express3.0(×1)×1
PCI-Express3.0(×4)×1
M.2×1(Key E/wifiモジュール用)
ストレージ SATA(3.0)×4
M.2 type 2242/2260/2280×1(PCI-Express4.0×4対応)
M.2 type 2280×1(PCI-Express3.0×4/SATA 3.0対応)
LAN ギガビットLAN×1(Intel 1219V)
サウンド 7.1 チャンネル HD オーディオ (Realtek ALC897)
リアインターフェース USB 3.2 Gen1×4、USB 2.0×2、
ギガビットLAN×1、オーディオ端子×3、
DisplayPort1.4×1、HDMI×1、PS2/2×1

Asrock B660M Pro RSの仕様

Asrock B660M Pro RS/axの仕様

Asrock B660M Pro RSの外観

Asrock B660M Pro RSとは?

Asrock B660M Pro RSとは?
B660M Pro RSは、Pro RSシリーズに属するマザーボードです。

Pro RSシリーズのRSは「Race Sport Edition」を意味し、自動車競技をイメージしたデザインとなっています。

様々な機能を重視した豪華なマザーボードというより、ある程度機能を絞り、コスパを優先したマザーボードといえます。

電源回り

電源回り
電源回りを見ていきます。電源回路は8フェーズ構成の電源回路を搭載しています。

core i9のような上位CPUを例えば、MTP241Wで運用というような使い方であれば、少し不安はある電源構成です。ただ、定格で使用する分には問題ないと思います。

core i3-12100やcore i5-12400などのような熱がおとなしいCPUであれば、特に心配は必要ないと思います。

VRMヒートシンク

VRAMシートシンク

VRMヒートシンクは2ブロックに分かれています。

CPUの補助電源
CPUの補助電源は8pin×1です。

チップセット

チップセット
B660チップセットのヒートシンクです。B660M Pro RSはその名の通り、B660チップセットを採用しています。

B660は上位のZ690と比べると、CPUのオーバークロックが不可能などの制限はうけます。ただ、メモリのオーバークロックには対応しています。

こちらもCHECK

マザーボード
インテル600シリーズのマザボードの選び方を解説! Z690、H670、B660、H610の違い

2022年1月、インテル第12世代CPU、「AlderLake-S」の下位モデルが発売されました。また、それにあわせて、インテル600シリーズの下位チップセットを搭載したマザーボードも発売されました。 ...

続きを見る

メモリスロット

メモリスロット
DDR4のメモリスロットが4つあります。デュアルチャネル、最大4,800MHz、最大128GBに対応しています。

ストレージ

ストレージ
ストレージ用のM.2スロットは2つあります。そのうち、最上段に位置するものはPCI-Express4.0x4対応の「ハイパーM.2ソケット」になっています。M.2 2242/2260/2280に対応しています。

また、この最上段の「ハイパーM.2ソケット」のみ、専用のヒートシンクが標準で装備されています。

ヒートシンクの裏側のサーマルパッド
ヒートシンクの裏側にはサーマルパッドが貼ってあります。

もう一つのM.2スロット
下段にはもう一つのM.2スロットがあります。こちらはPCI-Express3.0×4/SATA 3.0対応の「ウルトラM.2ソケット」になっています。M.2 2280に対応しています。

垂直タイプのSATA3.0

平面タイプのSATA3.0

SATA3.0は水平タイプ×2、垂直タイプ×2の合計4つあります。なお、下段のM.2スロットでSATAタイプのSSDを使用した場合、これらのSATA3.0は使用不可能になるので注意が必要です。

拡張スロット

拡張スロット
PCI-Express4.0(×16)スロットは強化スチールスロットが採用されています。重量級のビデオカードも支えてくれます。

Wifiモジュールを装着するためのM.2スロット
Wifiモジュールを装着するためのM.2スロットです。別途Wifiモジュールを買って装着すれば、無線化が可能です。

PCI-Express3.0(×1)、PCI-Express3.0(×4)のスロット
下段にはPCI-Express3.0(×1)、PCI-Express3.0(×4)のスロットがあります。

オーディオ回路

オーディオ回路
サウンドチップは7.1チャンネルHDオーディオに対応した、「ALC897」が採用されています。

オーディオ回路は分離
基盤レベルでオーディオ回路は分離されており、ノイズ対策が施されています。

リアインターフェース

リアインターフェース
リアインターフェースです。

左から、「USB 2.0×2」、「PS2/2×1」、「HDMI×1」、「DisplayPort1.4」、「USB 3.2 Gen1×4」、「ギガビットLAN×1」、「オーディオ端子×3」です。

残念ながらコスパを優先しているためか、一体型のI/Oパネルは採用されていません。

ファンコネクタ・RGBピンヘッダ

ファンコネクタ・RGBピンヘッダ
主なコネクタ類の配置です。

緑色で囲った部分は、CPUクーラーのファンに対応したコネクタです。CPUクーラーのファンを接続するためのもの、水冷ポンプに接続するための、計2つあります。

赤色で囲った部分はケースファンの用のコネクタです。計3つあります。それぞれ、水冷ポンプにも対応しています。

青色で囲った部分は「アドレサブルLEDヘッダー」です。計3つあります。オレンジ色で囲った部分は「RGBLEDヘッダー」です。こちらは1つしかありません。

フロントパネル用のUSB3.2 Gen.1 Type-Cヘッダまた、フロントパネル用のUSB3.2 Gen.1 Type-Cヘッダが搭載されています。

その他機能

UEFI

UEFI
UEFIの画面です。簡易モードの画面は主要な情報だけに絞って表示されます。細かな設定はAdvanced Modeに入る必要があります。

BFB
Advanced Modeでは様々な設定が可能なので、全ては紹介しきれません。ただ、BFBの機能は個人的にかなり重要だと思いますので、詳しく紹介します。

BFBはBase Frequency Boostのことで、簡単に言えば、電力制限を解除するための設定です。KなしCPUでもこの設定をすることでパフォーマンスを引き上げることができます。

このBFBの上限はマザーボードによって異なります。B660M Pro RSの場合は140Wが上限でした。

RGBイルミネーション

RGBイルミネーション
マザーボードの右下にRGBイルミネーションが備え付けられています。

Asrockポリクローム RGBに対応このRGBイルミネーションはAsrockポリクローム RGBに対応しています。光の色や発光パターンを変えることができます。

もちろんアドレサブルLEDヘッダーとつないでいるLEDファンと同期させることも可能です。

Nahimic Audio

Nahimic Audio
Nahimic Audioはゲーミングデバイスでおなじみのsteelseriesから提供されている、サウンドユーティリティソフトです。バーチャルサラウンドの設定等もおこなえます。

A-Tuning

A-Tuning
A-Tuningはいわゆるユーティリティソフトで、CPUの性能チューニングしたり、CPU温度などの情報をモニタリングできます。

ただ、B660はオーバークロックに対応していないので、ベースクロック変更などの詳細な設定は使用できません。

FAN-Tastic Tuning
様々な機能がありますが、特に便利だと思うのが「FAN-Tastic Tuning」です。ファンの回転数を調整できます。

Restart to UEFI

Restart to UEFI通常、UEFIに入るには、パソコンを再起動して、最初のロゴ画面でDeleteキーを押すという工程を踏みます。

ただ、このRestart to UEFIというツールを使えば、デスクトップ画面から簡単にUEFIに入れます。

動作チェック

core i5-12400の性能を検証

core i5-12400の性能を検証
実際に、B660M Pro RSにcore i5-12400を装着して、パフォーマンスがきちんと出るのか、検証してみました。

こちらもCHECK

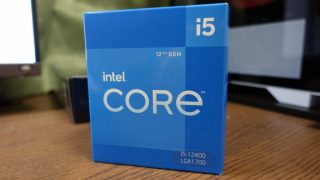

core i5-12400
驚異のワットパフォーマンス!core i5-12400をレビュー!core i5-11400Fと比較。

インテル第12世代、Alder Lake-Sのcore i5シリーズで最も価格が安いcore i5-12400を購入したのでレビューしたいと思います。 前世代のcore i5-11400と徹底比較して ...

続きを見る

Cinebench R23を実行
Cinebench R23を実行したところ、大手レビューサイトの検証結果とほぼ同程度のスコアが出ていました。B660M Pro RSはcore i5-12400のパフォーマンスをしっかり引き出せています。

M.2ヒートシンクの性能を検証

ヒートシンクありの温度ヒートシンクあり

ヒートシンクなしの温度ヒートシンクなし

Crystal Disk Markを実行して、ヒートシンクを装着した状態と外した状態のM.2SSD温度を比較します。使用するM.2SSDは、PCI-Express3.0(x4)に対応するKLEVVのC710 M.2SSD(256GB)です。

ヒートシンクが装着した状態だと温度は最高でも43度でしたが、ヒートシンクを外すと最高65度まで上昇しました。ヒートシンクがしっかりM.2SSDを冷却していることを確認しました。

まとめ

インテル第12世代のAlder Lake-S対応マザーボードは高価なものが多いですが、このAsrockのB660M Pro RSは1万6千円前後と、かなり買いやすくなっています。

価格が安く、さらに機能もある程度求めているのなら、このB660M Pro RSはおすすめです。もちろん、BIOS更新すれば、インテル第13世代に対応しています。

無線機能も欲しいという方は、マイナーチェンジ版のB660M Pro RS/axがおすすめです。
