熱伝導パッドのHT-14をレビュー!M.2SSDがどれくらい冷えるかを検証

2022年3月25日

HT-14

マザーボードに標準でついている熱伝導パッドから、13W/m・Kという、高い熱伝導率を誇る、M.2 SSD用熱伝道パッド「HT-14」に換装して、どれだけM.2 SSDが冷えるのか検証してみました。

M.2 SSD用熱伝導パッドを交換する理由

M.2 SSD用熱伝導パッドを交換する理由M.2 SSDはマザーボードに付属するヒートシンクを使用して冷やしています。このヒートシンクには熱伝導パッドが張られており、M.2 SSDと密着します。

ちなみに使用しているマザーボードはASrockのB660M Pro RSです。

こちらもCHECK

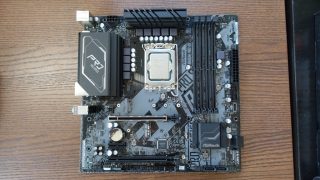

Asrock B660M Pro RS
良コスパのB660マザー、ASrock B660M Pro RSをレビュー!

AsrockのB660M Pro RSは価格も機能もバランスが良く、いわゆるコスパの良いマザーボードです。 core i3やcore i5などの安いCPUと組み合わせることで、コスパの良い構成を目指せ ...

続きを見る

熱伝導パッドが破損
ただ、密着しすぎたのが原因なのか、M.2 SSDを外すときに、熱伝導パッドが破損してしまいました。そこで新たに熱伝導パッドを買うことに決めました。

購入したのはアイネックスのHT-14

購入したのはアイネックスのHT-14
熱伝導パッドはいくつか種類がありましたが、13W/m・Kと熱伝導率が高い、アイネックスのHT-14を購入しました。

仕様
製造メーカー GlacialTech Inc.製 TCP130
熱伝導率 13W/m・K
サイズ W21×D71×H1.2mm

HT-14 PCショップ販売


シールをはがす
凸凹しているシールが貼られているのでこれをはがします。

つるつるした表面
シールをはがすと、見た感じつるつるした表面が見えます。

古い熱伝導パッドをはがす
ヒートシンクに元からついている熱伝導パッドをはがします。

HT-14を貼り付ける
HT-14を貼り付けます。なお、熱伝導パッド自体が吸着力をもっているので、M.2 SSDのヒートシンクに勝手に貼りつきます。

M.2 SSDの温度を確認

ヒートシンクなしの温度ヒートシンクなし

ヒートシンクあり(HT-14)の温度ヒートシンクあり(HT-14)

検証に使用したM.2 SSDはCrucial P2 1TBです。gen3対応のM.2 SSDなので発熱はおとなしいです。

ヒートシンクなしだと最高温度は48度まで上昇しましたが、HT-14をつけたヒートシンクありだと、最高温度は38度までの上昇でした。ヒートシンクなし状態と比べて、約10度ほど低いです。HT-14の冷却効果はしっかり確認できました。

こちらもCHECK

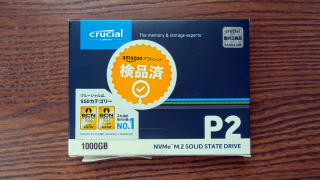

crucial p2
Crucial P2 1TBをレビュー!買いやすいエントリーM.2 NVMe SSD

CrucialのM.2 NVMe SSDはいくつか種類がありますが、今回はエントリーモデルに位置付けられる、P2シリーズの1TBモデルを購入したのでレビューしたいと思います。 目次Crucial P2 ...

続きを見る

まとめ

何度もM.2 SSDをつけたり、外したりを繰り返すと、ヒートシンクに貼りついているM.2 SSD用熱伝導パッドは劣化したり、最悪破損します。

もし、破損したら別途M.2 SSD用熱伝導パッドを購入すれば済む話なので、大した問題にはならないです。

HT-14 PCショップ販売
